Жуткая экзотика: пистолет-пулемет Фуррера
И сегодня поговорим о конструкции, которую в 1919 году создал Адольф Фуррер (а заодно продолжим рассказы об оружии, разработанном этим плодовитым и оригинальным конструктором).
Небольшое введениеКак известно, к середине Первой Мировой войны глубоко окопавшиеся противоборствующие стороны поняли, что в этих условиях помочь им может только автоматическое оружие, и занялись его созданием - в меру технических и конструкторских способностей. Кто-то (как например, Луис Шмайссер в Германии) создавал пистолет-пулемет, кто-то (как, например, Владимир Федоров) создавал автомат, ну а кто-то (как, например, безымянные австрийские и венгерские конструкторы) просто пытался объединить два самозарядных пистолета в один пистолет-пулемет( пистолеты Штейр обр. 1912 года и пистолет Фроммера обр. 1912 года соответственно).В 1919 году в этом процессе решил поучаствовать и Адольф Фуррер, оружейник, работавший в швейцарской компании "Ваффен фабрик Берн" (Waffenfabrik Bern, она же W+F Bern), предложивший швейцарским военным пистолет-пулемет собственной и весьма оригинальной конструкции:

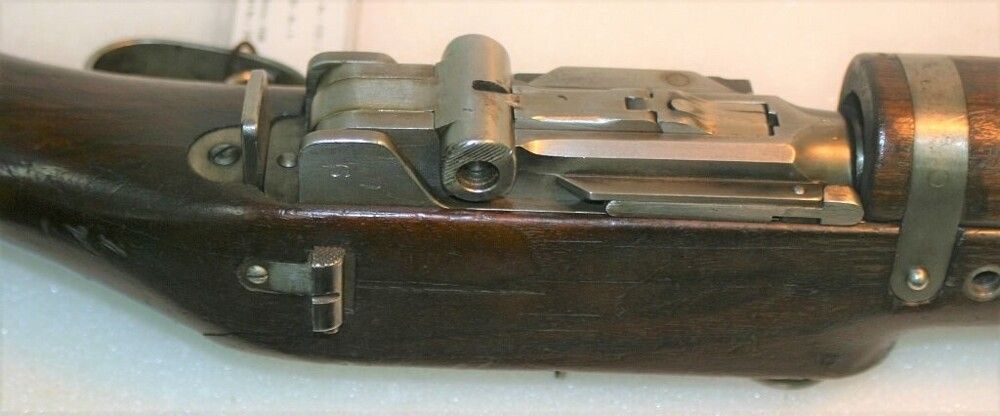

Особенности конструкцииВ основу своей системы Адольф Фуррер положил бессмертное творение Георга Люгера: автоматика швейцарского творения работала на коротком ходе ствола, а система запирания была рычажной. Не стал Адольф Фуррер заморачиваться и с патроном, посчитав, что патрона 7,65х21 мм Люгер будет вполне достаточно (при стрельбе из пистолета пуля весом 6 г разгонялась до 365 м/с с энергией 400 Дж).А вот дальше следовали нюансы.Во-первых, Адольф Фуррер поставил свою систему рычагов, которая, хотя работала также, как и у Георга Люгера, но имела дополнительный рычаг, связывающий два других рычага с ствольной коробкой и располагавшийся перпендикулярно по отношению к ним (система была запатентована и ставилась Фуррером и на других, более поздних, разработках).Во-вторых, Адольф Фуррер повернул эту систему на 90 град, так, чтобы складывающиеся рычаги складывались с левой стороны, а не вверх.Сделано это было по одной простой причине: коробчатый изогнутый магазин, который был сконструирован Фуррером для питания своей системы, был рассчитан на 40 патронов и был банально велик для примыкания снизу, а потому примыкался справа сбоку (ну и, конечно, нельзя забывать о надежности подачи).Стреляные гильзы выбрасывались влево в отверстие, которое открывалось при складывании затвора.

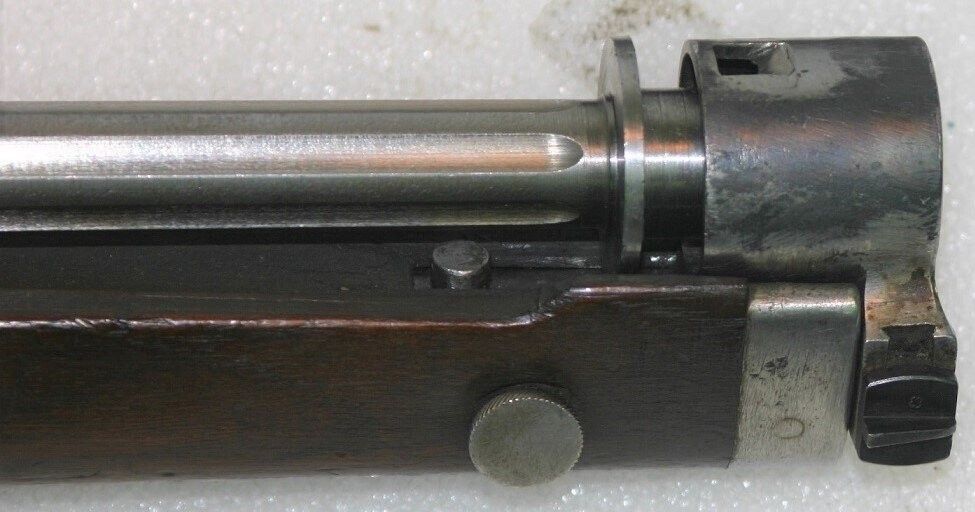

В-третьих, Адольф Фуррер решил повысить надежность работы автоматики, "подперев" ее газовым ускорителем с массивным надульником и системой передачи энергии, расположенной параллельно стволу слева. Система ускоряла откат ствола назад (ствол был удлинен и, соответственно, потяжелел).В-четвертых, пистолет-пулемет имел флажковый переводчик режима огня (самозарядный и автоматический), который конструктор расположил сверху, перед целиком.Прицельные приспособления состояли из мушки и целика.Последним нюансом пистолета-пулемета Фуррера было то, что прицельные приспособления были смещены вправо, поскольку вправо (относительно центральной оси оружия) были смещены ствол и приклад. Левую часть пистолета-пулемета занимали рычажный механизм и газовый ускоритель.
Ко всему этому прилагались деревянная ложа винтовочного типа, деревянные ствольные накладки, скрывающие ствол и газовый ускоритель и сошка с деревянной рукоятью.Последняя деталь была абсолютно необходима: оружие весило не так, чтобы много, 4,8 кг (без патронов), но с балансом была полная беда. Так что предполагалась, скорее всего, установка оружия на каком-нибудь самодвижущемся механизме (например, самолете).
Технические характеристикиДлина общая 790 ммВес б/п 4,8 кгПатрон 7,65х21 ЛюгерДальность до 150 мСкорострельность до 1.200 в/мЕмкость магазина 40 патронов

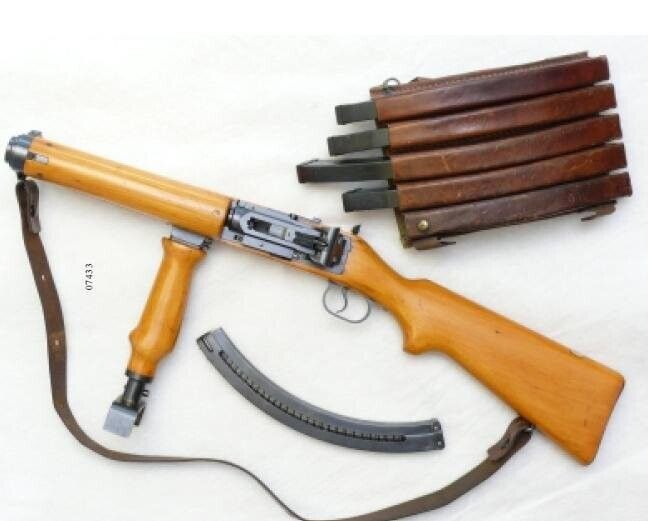

Судьба оружияПистолет-пулемет Фуррера был представлен швейцарским военным и отправлен на войсковые испытания (ориентировочно в количестве не более 100 единиц).Показал он себя неплохо, но швейцарские военные от него благоразумно отказались, посчитав, что пистолет-пулемет Луиса Шмайссера обр. 1918 года (МП-18) и выглядит лучше, и сконструирован проще, и стоит дешевле.Оружие находилось на хранении до 1962 года, потом было объявлено устаревшим. 69 единиц было уничтожено. Совершенно случайно сохранилось несколько штук (один (под номером 1) хранится в английском Лидсе (верхние фото), еще один (последнее фото) в музее замка Морж в Лозанне). Любопытный нюанс: на "английском" пистолете-пулемете (№1) переводчик режима огня отсутствует.
Небольшое введениеКак известно, к середине Первой Мировой войны глубоко окопавшиеся противоборствующие стороны поняли, что в этих условиях помочь им может только автоматическое оружие, и занялись его созданием - в меру технических и конструкторских способностей. Кто-то (как например, Луис Шмайссер в Германии) создавал пистолет-пулемет, кто-то (как, например, Владимир Федоров) создавал автомат, ну а кто-то (как, например, безымянные австрийские и венгерские конструкторы) просто пытался объединить два самозарядных пистолета в один пистолет-пулемет( пистолеты Штейр обр. 1912 года и пистолет Фроммера обр. 1912 года соответственно).В 1919 году в этом процессе решил поучаствовать и Адольф Фуррер, оружейник, работавший в швейцарской компании "Ваффен фабрик Берн" (Waffenfabrik Bern, она же W+F Bern), предложивший швейцарским военным пистолет-пулемет собственной и весьма оригинальной конструкции:
Особенности конструкцииВ основу своей системы Адольф Фуррер положил бессмертное творение Георга Люгера: автоматика швейцарского творения работала на коротком ходе ствола, а система запирания была рычажной. Не стал Адольф Фуррер заморачиваться и с патроном, посчитав, что патрона 7,65х21 мм Люгер будет вполне достаточно (при стрельбе из пистолета пуля весом 6 г разгонялась до 365 м/с с энергией 400 Дж).А вот дальше следовали нюансы.Во-первых, Адольф Фуррер поставил свою систему рычагов, которая, хотя работала также, как и у Георга Люгера, но имела дополнительный рычаг, связывающий два других рычага с ствольной коробкой и располагавшийся перпендикулярно по отношению к ним (система была запатентована и ставилась Фуррером и на других, более поздних, разработках).Во-вторых, Адольф Фуррер повернул эту систему на 90 град, так, чтобы складывающиеся рычаги складывались с левой стороны, а не вверх.Сделано это было по одной простой причине: коробчатый изогнутый магазин, который был сконструирован Фуррером для питания своей системы, был рассчитан на 40 патронов и был банально велик для примыкания снизу, а потому примыкался справа сбоку (ну и, конечно, нельзя забывать о надежности подачи).Стреляные гильзы выбрасывались влево в отверстие, которое открывалось при складывании затвора.
В-третьих, Адольф Фуррер решил повысить надежность работы автоматики, "подперев" ее газовым ускорителем с массивным надульником и системой передачи энергии, расположенной параллельно стволу слева. Система ускоряла откат ствола назад (ствол был удлинен и, соответственно, потяжелел).В-четвертых, пистолет-пулемет имел флажковый переводчик режима огня (самозарядный и автоматический), который конструктор расположил сверху, перед целиком.Прицельные приспособления состояли из мушки и целика.Последним нюансом пистолета-пулемета Фуррера было то, что прицельные приспособления были смещены вправо, поскольку вправо (относительно центральной оси оружия) были смещены ствол и приклад. Левую часть пистолета-пулемета занимали рычажный механизм и газовый ускоритель.
Ко всему этому прилагались деревянная ложа винтовочного типа, деревянные ствольные накладки, скрывающие ствол и газовый ускоритель и сошка с деревянной рукоятью.Последняя деталь была абсолютно необходима: оружие весило не так, чтобы много, 4,8 кг (без патронов), но с балансом была полная беда. Так что предполагалась, скорее всего, установка оружия на каком-нибудь самодвижущемся механизме (например, самолете).
Технические характеристикиДлина общая 790 ммВес б/п 4,8 кгПатрон 7,65х21 ЛюгерДальность до 150 мСкорострельность до 1.200 в/мЕмкость магазина 40 патронов
Судьба оружияПистолет-пулемет Фуррера был представлен швейцарским военным и отправлен на войсковые испытания (ориентировочно в количестве не более 100 единиц).Показал он себя неплохо, но швейцарские военные от него благоразумно отказались, посчитав, что пистолет-пулемет Луиса Шмайссера обр. 1918 года (МП-18) и выглядит лучше, и сконструирован проще, и стоит дешевле.Оружие находилось на хранении до 1962 года, потом было объявлено устаревшим. 69 единиц было уничтожено. Совершенно случайно сохранилось несколько штук (один (под номером 1) хранится в английском Лидсе (верхние фото), еще один (последнее фото) в музее замка Морж в Лозанне). Любопытный нюанс: на "английском" пистолете-пулемете (№1) переводчик режима огня отсутствует.
