Самая большая подводная лодка в мире
23 сентября 1980 года на судостроительной верфи города Северодвинска, на гладь Белого моря была спущена первая советская подводная лодка класса "Акула".

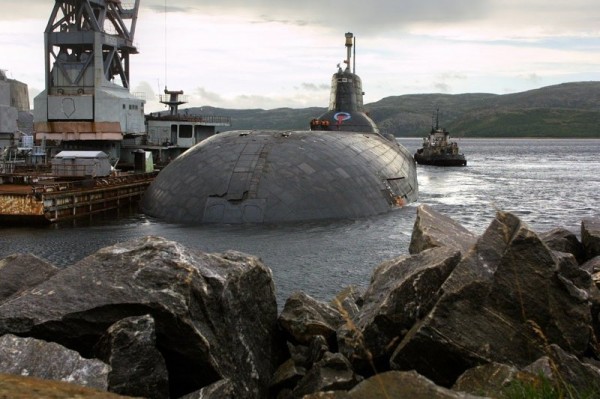

1.
2.

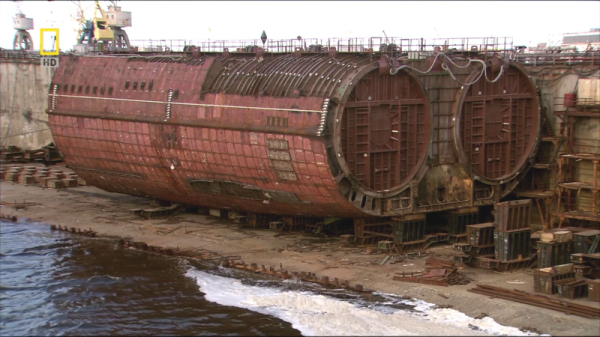

Когда корпус ее был еще в стапелях, на его носу, ниже ватерлинии, виднелась нарисованная оскалившаяся акула, которая обвивала трезубец. И хотя после спуска, когда лодка встала на воду, акула с трезубцем скрылась под водой и больше ее никто не видел, в народе крейсер уже окрестили "Акулой". Все последующие лодки этого класса продолжали именовать так же, а для их экипажей была введена особая нарукавная нашивка с изображением акулы. На Западе же лодке присвоили кодовое имя "Typhoon". Впоследствии Тайфуном эту лодку стали называть и у нас.
Так, сам Леонид Ильич Брежнев, выступая на XXVI съезде партии, заявил: "Американцами создана новая подводная лодка „Огайо" с ракетами „Трайдент". Аналогичная система - „Тайфун" имеется и у нас".
3.
4.
В начале 70-х годов в США (как писали западные СМИ, "в ответ на создание в СССР комплекса Delta") началась реализация крупномасштабной программы "Трайдент", предусматривающей создание новой твердотопливной ракеты с межконтинентальной (более 7000 км) дальностью, а также ПЛАРБ нового типа, способной нести 24 таких ракеты и обладающей повышенным уровнем скрытности. Корабль водоизмещением 18.700 т обладал максимальной скоростью 20 узлов и мог выполнять ракетные пуски на глубине 15-30 м. По своей боевой эффективности новая американская система оружия должна была значительно превзойти отечественную систему 667БДР/Д-9Р, находившуюся в то время в серийном производстве. Политическое руководство СССР потребовало от промышленности "адекватного ответа" на очередной американский вызов.
Тактико-техническое задание на тяжелый атомный подводный ракетный крейсер-проект 941 (шифр "Акула") - было выдано в декабре 1972 г. 19 декабря 1973 г. правительство приняло постановление, предусматривающее начало работ по проектированию и строительству нового ракетоносца. Проект разрабатывался ЦКБ "Рубин", возглавляемым генеральным конструктором И.Д. Спасским, под непосредственным руководством главного конструктора С.Н. Ковалева. Главным наблюдающим от ВМФ был В.Н. Левашов.
"Перед конструкторами стояла непростая техническая задача - разместить на борту 24 ракеты весом почти 100 тонн каждая, - рассказывает генеральный конструктор проектов ЦКБ МТ "Рубин" С.Н. Ковалев. - После множества проработок ракеты решено было расположить между двумя прочными корпусами. Аналогов такому решению в мире нет". "Такую лодку мог построить только Севмаш", - говорит начальник управления Министерства обороны А.Ф. Шлемов. Строительство корабля велось в самом большом эллинге - цехе 55, которым руководил И.Л. Камай. Применяли принципиально новую технологию постройки - агрегатно-модульный метод, что позволило значительно сократить сроки. Сейчас этот метод применяется во всем, и подводном и надводном кораблестроении, но для того времени это был серьезный технологический прорыв.
5.
6.
Бесспорные эксплуатационные преимущества, продемонстрированные первой отечественной морской баллистической ракетой на твердом топливе Р-31, а также американский опыт (к которому в советских высших военных и политических кругах всегда относились с большим уважением) обусловили категорическое требование заказчика оснастить подводный ракетоносец 3-го поколения твердотопливными ракетами. Применение таких ракет позволяло существенно сократить время предстартовой подготовки, устранить шумность ее проведения, упростить состав корабельного оборудования, отказавшись от ряда систем - газоанализа атмосферы, заполнения кольцевого зазора водой, орошения, слива окислителя и т.п.
Предварительная разработка нового межконтинентального ракетного комплекса для оснащения подводных лодок началась в КБ Машиностроения под руководством главного конструктора В.П. Макеева в 1971 году. Полномасштабные работы по РК Д-19 с ракетами Р-39 были развернуты в сентябре 1973 г., практически одновременно с началом работ над новой ПЛАРБ. При создании этого комплекса впервые была предпринята попытка унификации ракет подводного и наземного базирования: Р-39 и тяжелая МБР РТ-23 (разрабатываемая в КБ "Южное") получили единый двигатель первой ступени.Уровень отечественных технологий 70-80-х годов не позволял создать твердотопливную баллистическую межконтинентальную ракету большой мощности в габаритах, близких к габаритам предшествующих жидкостных ракет. Рост размеров и веса оружия, а также массогабаритные характеристики нового радиоэлектронного оборудования, увеличившиеся по сравнению с РЭО предшествующего поколения в 2,5-4 раза, привели к необходимости принятия нетрадиционных компоновочных решений. В результате был спроектирован оригинальный, не имеющий мировых аналогов тип подводной лодки с двумя прочными корпусами, расположенными параллельно (своеобразный "подводный катамаран"). Кроме всего прочего, подобная "сплющенная" в вертикальной плоскости форма корабля диктовалась ограничениями по осадке в районе Северодвинского судостроительного завода и ремонтных баз Северного флота, а также технологическими соображениями (требовалось обеспечить возможность одновременной постройки двух кораблей на одной стапельной "нитке").
Следует признать, что выбранная схема являлась в значительной мере вынужденным, далеко не оптимальным решением, приведшим к резкому увеличению водоизмещения корабля (что дало повод к возникновению иронического прозвища лодок 941-го проекта - "водовозы"). В то же время она позволила повысить живучесть тяжелого подводного крейсера за счет разнесения энергетической установки по автономным отсекам в двух раздельных прочных корпусах; улучшить взрыво- и пожаробезопасность (удалив ракетные шахты из прочного корпуса), а также размещение торпедного отсека и главного командного поста в изолированных прочных модулях. Несколько расширились и возможности по проведению модернизации и ремонта лодки.
7.
8.
9.
10.
При создании нового корабля была поставлена задача расширения зоны его боевого применения подо льдами Арктики вплоть до предельных широт за счет совершенствования навигационного и гидроакустического вооружения. Для пуска ракет из-под арктического "ледового панциря" лодка должна была всплывать в полыньях, проламывая ограждением рубки лед толщиной до 2-2,5 м.!!!!
Летные испытания ракеты Р-39 проводились на опытовой дизель-электрической подводной лодке К-153, переоборудованной в 1976 году по проекту 619 (она была снабжена одной шахтой). В 1984 году, после серии интенсивных испытаний, ракетный комплекс Д-19 с ракетой Р-39 был официально принят на вооружение ВМФ.
Строительство подводных лодок проекта 941 осуществлялось в Северодвинске. Для этого на Северном машиностроительном предприятии пришлось соорудить новый цех - самый большой крытый эллинг в мире.
Первым ТАПКР, вступившим в строй 12 декабря 1981 г., командовал капитан 1 ранга А.В. Ольховников, удостоенный за освоение столь уникального корабля звания Героя Советского Союза. Предполагалось строительство крупной серии тяжелых подводных крейсеров 941-го проекта и создание новых модификаций этого корабля с увеличенными боевыми возможностями.
днако в конце 80-х годов по экономическим и политическим соображениям от дальнейшей реализации программы было решено отказаться. Принятие этого решения сопровождалось острыми дискуссиями: промышленность, разработчики лодки и часть представителей ВМФ выступали за продолжение программы, в то время как Главный штаб ВМФ и Генеральный штаб ВС выступали за прекращение строительства. Главная причина заключалась в сложности организации базирования столь крупных подводных кораблей, вооруженных не менее "внушительными" ракетами. В большинство существующих пунктов базирования "Акулы" просто не могли войти из-за их стесненности, а ракеты Р-39 могли транспортироваться почти на всех этапах эксплуатации лишь по железнодорожной колее (по рельсам они подавались и на причал для погрузки на корабль). Погрузка ракет должна была осуществляться специальным сверхмощным краном, являющимся уникальным в своем роде инженерным сооружением.
В результате было решено ограничиться строительством серии из шести кораблей проекта 941 (т. е. одной дивизии). Недостроенный корпус седьмого ракетоносца - ТК-210 - был разобран на стапеле в 1990 году. Следует заметить, что несколько позже, в середине 90-х годов, прекратилась реализация и американской программы строительства подводных ракетоносцев типа "Огайо": вместо планировавшихся 30 ПЛАРБ ВМС США получили лишь 18 атомоходов, из которых в строю к началу 2000-х годов решено оставить лишь 14.
11.
12.
Конструкция подводной лодки 941-го проекта выполнена по типу "катамаран": два раздельных прочных корпуса (диаметром 7,2 м каждый) расположены в горизонтальной плоскости параллельно друг другу. Кроме того, имеется два отдельных герметичных капсулы-отсека - торпедный отсек и расположенный между главными корпусами в диаметральной плоскости модуль управления, в котором находится центральный пост и размещенный за ним отсек радиотехнического вооружения. Ракетный отсек находится между прочными корпусами в передней части корабля. Оба корпуса и капсулы-отсеки соединены между собой переходами. Общее число водонепроницаемых отсеков -19.
У основания рубки, под ограждением выдвижных устройств, расположены две всплывающие спасательные камеры, способные вместить весь экипаж подводной лодки.
Отсек центрального поста и его легкое ограждение смещены в сторону кормы корабля. Прочные корпуса, центральный пост и торпедный отсек выполнены из титанового сплава, а легкий корпус - из стали (на его поверхность нанесено специальное гидроакустическое резиновое покрытие, повышающее скрытность лодки).
Корабль имеет развитое кормовое оперение. Передние горизонтальные рули расположены в носовой части корпуса и выполнены убирающимися. Рубка снабжена мощными ледовым подкреплениями и крышей округлой формы, служащей для взламывания льда при всплытии.
Для экипажа лодки (состоящего в своей большей части из офицеров и мичманов) созданы условия повышенного комфорта. Офицерский состав разместили в относительно просторных двух- и четырехместных каютах с умывальниками, телевизорами и системой кондиционирования воздуха, а матросов и старшин - в маломестных кубриках. Корабль получил спортивный зал, плавательный бассейн, солярий, сауну, салон для отдыха, "живой уголок" и т. п.
Энергетическая установка 3-го поколения номинальной мощностью 100.000 л. с. выполнена по блочному принципу компоновки с размещением автономных модулей (унифицированных для всех лодок 3-го поколения) в обоих прочных корпусах. Принятые компоновочные решения позволили уменьшить габариты ЯЭУ, увеличив при этом ее мощность и улучшив другие эксплуатационные параметры.
ГЭУ включает два водоводяных реактора на тепловых нейтронах ОК-650 (по 190 мВт каждый) и две паровые турбины. Блочная компоновка всех агрегатов и комплектующего оборудования, помимо технологических преимуществ, позволила применить и более эффективные меры по виброизоляции, снижающие шумность корабля.
Атомная энергетическая установка оснащена системой безбатарейного расхолаживания (ББР), которая автоматически вводится в действие при исчезновении электропитания.
13.
14.
15.
По сравнению с предшествующими атомными подводными лодками существенно изменилась система управления и защиты реактора. Внедрение импульсной аппаратуры позволило контролировать его состояние при любом уровне мощности, в том числе и в подкритическом состоянии. На компенсирующие органы установлен механизм "самохода", который при исчезновении электропитания обеспечивает опускание решеток на нижние концевики. При этом происходит полное "глушение" реактора, даже при опрокидывании корабля.
Два малошумных семилопастных гребных винта фиксированного шага установлены в кольцевых насадках. В качестве резервных средств движения имеется два электродвигателя постоянного тока мощностью по 190 кВт, которые подключаются к линии главного вала посредством муфт.
На борту лодки установлено четыре турбогенератора по 3200 кВт и два дизель-генератора ДГ-750. Для маневрирования в стесненных условиях корабль оснащен подруливающим устройством в виде двух откидных колонок с гребными винтами (в носовой и кормовой частях). Винты подруливающего устройства приводятся в движение электродвигателями мощностью по 750 кВт.
При создании подводной лодки проекта 941 огромное внимание было уделено снижению ее гидроакустической заметности. В частности, корабль получил двухкаскадную систему резино-кордовой пневматической амортизации, были внедрены блочная компоновка механизмов и оборудования, а также новые, более эффективные звукоизолирующие и противогидролокационные покрытия. В результате по гидроакустической скрытности новый ракетоносец, несмотря на свои гигантские размеры, значительно превзошел все ранее построенные отечественные ПЛАРБ и, вероятно, вплотную приблизился к американскому аналогу - ПЛАРБ типа "Огайо".
16.
17.
Подводная лодка оснащена новым навигационным комплексом "Симфония", боевой информационно-управляющей системой, гидроакустической станцией миноискания МГ-519 "Арфа", эхоледомером МГ-518 "Север", радиолокационным комплексом МРКП-58 "Буран", телевизионным комплексом МТК-100. На борту имеются комплекс радиосвязи "Молния-Л1" с системой спутниковой связи "Цунами".
Цифровой гидроакустический комплекс типа "Скат-3", интегрирующий четыре гидролокационные станции, способен обеспечивать одновременное слежение за 10-12 подводными целями.
Выдвижные устройства, расположенные в ограждении рубки, включают два перископа (командирский и универсальный), антенну радиосекстана, РЛК, радиоантенны системы связи и навигации, пеленгатор.
Лодка оснащена двумя всплывающими антеннами буйкового типа, позволяющими принимать радиосообщения, целеуказания и сигналы спутниковой навигации при нахождении на большой (до 150 м) глубине или подо льдами.
Ракетный комплекс Д-19 включает 20 твердотопливных трехступенчатых межконтинентальных баллистических ракет с разделяющимися головными частями Д-19 (РСМ-52, западное обозначение - SS-N-20). Старт всего боекомплекта осуществляется двумя залпами, с минимальными интервалами между пусками ракет. Ракеты могут запускаться с глубины до 55 м (без ограничений по погодным условиям на поверхности моря), а также из надводного положения.
18.
19.
Трехступенчатая МБР Р-39 (длина - 16,0м, диаметр корпуса - 2,4 м, стартовая масса - 90,1 т) несет 10 боевых блоков индивидуального наведения мощностью по 100 кг каждый. Их наведение осуществляется посредством инерциальной навигационной системы с полной астрокоррекцией (обеспечено КВО порядка 500 м). Максимальная дальность пуска Р-39 превышает 10.000 км, что больше дальности американского аналога - "Трайдент" С-4 (7400 км) и приблизительно соответствует дальности "Трайдент" D-5 (11.000 км).
Для минимизации габаритов ракеты двигатели второй и третьей ступеней имеют выдвижные сопловые насадки.
Для комплекса Д-19 создана оригинальная стартовая система с размещением практически всех элементов пусковой установки на самой ракете. В шахте Р-39 находится в подвешенном состоянии, опираясь специальной амортизационной ракетно-стартовой системой (АРСС) на опорное кольцо, расположенное в верхней части шахты.
20.
21.
Пуск выполняется из "сухой" шахты с помощью порохового аккумулятора давления (ПАД). В момент старта специальные пороховые заряды создают вокруг ракеты газовую каверну, значительно уменьшающую гидродинамические нагрузки на подводном участке движения. После выхода из воды АРСС отделяется от ракеты при помощи специального двигателя и уводится в сторону на безопасное расстояние от подводной лодки.
Имеется шесть 533-мм торпедных аппаратов с устройством быстрого заряжания, способных применять практически все типы состоящих на вооружении торпед и ракето-торпед данного калибра (типовой боекомплект - 22 торпеды УСЭТ-80, а также ракето-торпеды "Шквал"). Вместо части ракетно-торпедного вооружения на борт корабля могут приниматься мины.
Для самообороны подводной лодки, находящейся в надводном положении, от низколетящих самолетов и вертолетов имеется восемь комплектов ПЗРК "Игла" ("Игла-1"). В зарубежной печати сообщалось о разработке для подводных лодок 941-го проекта, а также ПЛАРБ нового поколения, зенитного ракетного комплекса самообороны, способного применяться из подводного положения.
се шесть ТАПКР (получивших западное кодовое наименование Typhoon, быстро "прижившееся" и у нас) были сведены в дивизию, входящую в состав 1-й флотилии атомных подводных лодок. Корабли базируются в Западной Лице (бухта Нерпичья). Реконструкция этой базы для размещения на ней новых сверхмощных атомоходов началась в 1977 году и заняла четыре года. За это время была построена специальная причальная линия, изготовлены и доставлены специализированные пирсы, способные, по замыслу конструкторов, обеспечить ТАПКР всеми видами энергоресурсов (однако в настоящее время по ряду технических причин они применяются как обычные плавучие пирсы). Для тяжелых ракетных подводных крейсеров Московским конструкторским бюро транспортного машиностроения был создан уникальный комплекс средств погрузки ракет (КСПР). В его состав вошел, в частности, двухконсольный кран-погрузчик козлового типа грузоподъемностью 125 т. (в строй введен не был).
В Западной Лице расположен и береговой судоремонтный комплекс, обеспечивающий обслуживание лодок 941-го проекта. Специально для обеспечения "плавучего тыла" лодок 941-го проекта в Ленинграде на Адмиралтейском заводе в 1986 году был построен морской транспорт-ракетовоз "Александр Брыкин" (проект 11570) полным водоизмещением 11.440 т, имеющий 16 контейнеров для ракет Р-39 и снабженный 125-тонным краном.
22.
23.
Однако уникальную береговую инфраструктуру, обеспечивающую обслуживание кораблей 941-го проекта, удалось создать лишь на Северном флоте. На Тихоокеанском флоте до 1990 года, когда программа дальнейшего строительства "Акул" была свернута, ничего подобного соорудить так и не успели.
Корабли, каждый из которых укомплектован двумя экипажами, несли (и, вероятно, продолжают нести и сейчас) постоянное боевое дежурство даже во время нахождения на базе.
Боевая эффективность "Акул" в значительной степени обеспечивается за счет постоянного совершенствования системы связи и боевого управления морскими стратегическими ядерными силами страны. К настоящему времени эта система включает каналы, использующие различные физические принципы, что повышает надежность и помехозащищенность в самых неблагоприятных условиях. В состав системы входят стационарные передатчики, транслирующие радиоволны в различных диапазонах электромагнитного спектра, спутниковые, самолетные и корабельные ретрансляторы, мобильные береговые радиостанции, а также гидроакустические станции и ретрансляторы.
Огромный запас плавучести тяжелых подводных крейсеров 941-го проекта (31,3%) в сочетании с мощными подкреплениями легкого корпуса и рубки обеспечил этим атомоходам возможность всплытия в сплошном льду толщиной до 2,5 м (что неоднократно проверялось на практике). Патрулируя под ледяным панцирем Арктики, где существуют особые гидроакустисческие условия, снижающие даже при самой благоприятной гидрологии дальность обнаружения подводной цели посредством наиболее современных ГАС всего до нескольких километров, "Акулы" являются практически неуязвимыми для противолодочных атомных подводных лодок США. Авиационными средствами, способными осуществлять поиск и поражение подводных целей сквозь полярный лед, Соединенные Штаты также не располагают.
24.
25.
В частности, "Акулы" несли боевую службу подо льдами Белого моря (первой из "941-х" такой поход совершил в 1986 г. ТК-12, на котором в ходе патрулирования при помощи ледокола была осуществлена замена экипажа).
Рост угрозы со стороны прогнозируемых средств ПРО потенциального противника потребовал усиления боевой живучести отечественных ракет в процессе их полета. В соответствии с одним из прогнозируемых сценариев, противник мог попытаться "ослепить" оптические астронавигационные датчики БР при помощи космических ядерных взрывов. В ответ на это в конце 1984 года под руководством В.П. Макеева, Н.А. Семихатова (система управления ракеты), В.П. Арефьева (командные приборы) и B.C. Кузьмина (система астрокоррекции) были начаты работы по созданию стойкого астрокорректора для баллистических ракет подводных лодок, способного восстанавливать свою работоспособность через несколько секунд. Разумеется, у противника оставалась возможность осуществлять ядерные космические взрывы с интервалом через каждые несколько секунд (в этом случае точность наведения ракеты должна была значительно снизиться), однако такое решение было трудноосуществимо по техническим соображениям и бессмысленно - по финансовым.
Усовершенствованный вариант Р-39, по своим основным характеристикам не уступающий американской ракете "Трайдент" D-5, был принят на вооружение в 1989 году. Кроме повышенной боевой живучести, модернизированная ракета обладала увеличенной зоной разведения боевых блоков, а также повышенной точностью стрельбы (использование космической навигационной системы ГЛОНАСС на активном участке полета ракеты и на участке наведения РГЧ позволило достичь точности, не меньшей, чем точность МБР РВСН шахтного базирования). В 1995 г. ТК-20 (командир капитан 1 ранга А. Богачев) выполнила ракетную стрельбу с Северного полюса.
В 1996 г. из-за нехватки средств были выведены из боевого состава ТК-12 и ТК-202, в 1997 г. - ТК-13. В то же время дополнительное финансирование ВМФ в 1999 году позволило значительно ускорить затянувшийся капитальный ремонт головного ракетоносца 941-го проекта - К-208. За десять лет, в течение которых корабль находился в Государственном центре атомного подводного судостроения, проведена замена и модернизация (в соответствии с проектом 941 У) основных комплексов вооружения.
о состоянию на 2013 год из 6 построенных при СССР кораблей 3 корабля проекта 941 "Акула" утилизированы, 2 корабля находятся в ожидании на утилизацию, и один модернизирован по проекту 941УМ.
В связи с хроническим отсутствием финансирования, в 1990-е годы планировался вывод из строя всех единиц, однако, с появлением финансовых возможностей и пересмотром военной доктрины оставшиеся корабли (ТК-17 "Архангельск" и ТК-20 "Северсталь") прошли поддерживающий ремонт в 1999-2002 годах. ТК-208 "Дмитрий Донской" прошёл капитальный ремонт и модернизацию по проекту 941УМ в 1990-2002 годах и с декабря 2003 года используется в рамках программы испытаний новейшей российской БРПЛ "Булава". При испытании "Булавы" было принято решение отказаться от ранее используемой процедуры испытаний.
18-я дивизия подводных лодок, в которую входили все "Акулы", была сокращена. По состоянию на февраль 2008 года в её состав входили, находящиеся в резерве после выработки рабочего ресурса ракет "главного калибра", ТК-17 "Архангельск" (последнее боевое дежурство - с октября 2004 года по январь 2005 года) и ТК-20 "Северсталь" (последнее боевое дежурство - 2002 год), а также переоборудованный под " Булаву" К-208 "Дмитрий Донской". ТК-17 "Архангельск" и ТК-20 "Северсталь" более трёх лет находились в ожидании решения на утилизацию или перевооружение на новые БРПЛ, пока в августе 2007 года главком ВМФ адмирал флота В. В. Масорин не сообщил, что до 2015 года не предусматривается модернизация АПЛ "Акула" под ракетный комплекс "Булава-М"
26.
27.
28.
На совещании в Северодвинске вице-премьер России Дмитрий Рогозин сообщил что Россия решила временно отказаться от утилизации стратегических АПЛ третьего поколения, находящихся сейчас на вооружении ВМФ. В результате срок годности лодок продлится до 30-35 лет вместо нынешних 25. Модернизация затронет стратегические АПЛ типа "Акула", где каждые 7 лет будет меняться электронная начинка и вооружение.
В феврале 2012 года в СМИ появилась информация, что основное вооружение АПЛ типа "Акула", ракеты РСМ-52, были утилизированы не полностью, и до 2020 года возможен ввод в строй лодок "Северсталь" и "Архангельск" со стандартным вооружением на борту.
В марте 2012 года появилась информация из источников министерства обороны РФ, что стратегические атомные подводные лодки проекта 941 "Акула" не будут модернизировать по финансовым соображениям. По словам источника, глубокая модернизация одной "Акулы" сопоставима по стоимости со строительством двух новых подводных лодок проекта 955 "Борей". Подводные крейсера ТК-17 "Архангельск" и ТК-20 "Северсталь" не будут модернизироваться в свете недавно принятого решения, ТК-208 "Дмитрий Донской" продолжит применяться в качестве испытательной платформы для систем вооружения и гидроакустических комплексов до 2019 года.
29.
30.
Интересные факты :
Впервые размещение ракетных шахт впереди рубки осуществлено на лодках проекта "Акула"
За освоение уникального корабля звание Героя Советского союза было присвоено Командиру первого ракетного крейсера капитану 1 ранга А. В. Ольховикову в 1984 году
Корабли проекта "Акула" занесены в книгу рекордов Гиннеса
Кресло командира в центральном посту находится в неприкосновенности, исключения нет ни для кого, ни для командиров дивизии, флота или флотилии и даже министра обороны. Нарушивший эту традицию в 1993 году П. Грачев во время посещения "Акулы" был награжден неприязнью подводников.
31.
